Dielec 1200 x 600 mm sa nedá vyrobiť.
Otvor D 60 mm sa nedá vyrobiť.

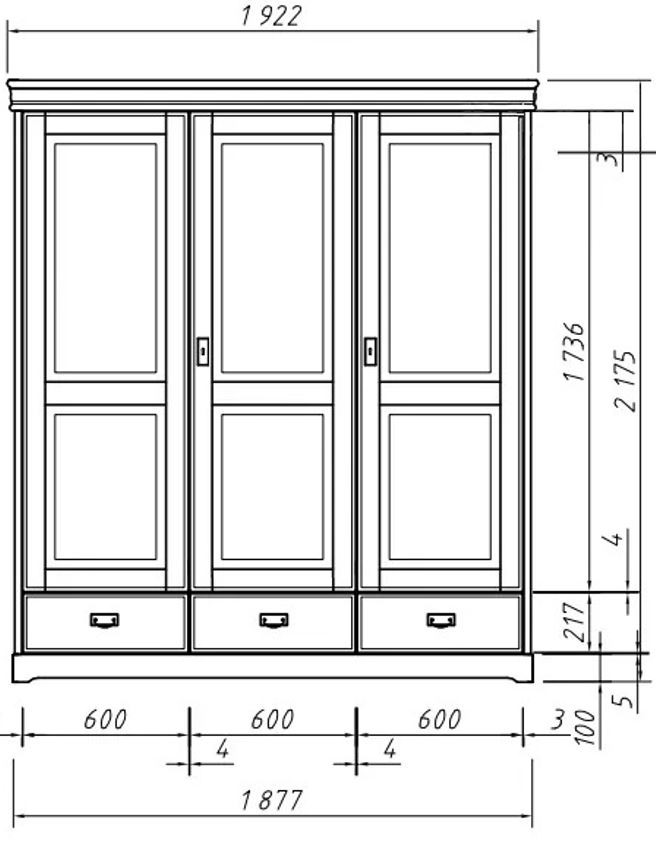

Zakótovaný technický výkres bez špecifikovaných rozmerových a geometrických tolerancií je v prípade konfliktu so zákazníkom pre výrobcu nášľapnou mínou.
Zanesenie jednoznačných tolerancií do výkresovej dokumentácie odkazom na presnostnú triedu, vzťahujúcu sa na všetky uvádzané rozmery je pritom veľmi jednoduché, účelné a praktické.
📏 ISO 2768 – Tolerancie pre všeobecné účely
🔧 Účel normy: Norma ISO 2768 sa používa na určenie všeobecných (netolerovaných) rozmerových a geometrických tolerancií na technických výkresoch.
Používa sa vtedy, keď na výkrese nie sú špecifikované presné tolerancie pre všetky rozmery – čím sa zjednodušuje kreslenie aj výroba.
🧩 Norma má dve časti:
🔹 ISO 2768-1 – Rozmerové tolerancie
- Týka sa dĺžok, výšok, šírok, priemerov a polomerov
- Tolerancie sú rozdelené podľa presnostných tried:
- f – veľmi presné (fine)
- m – stredne presné (medium)
- c – hrubé (coarse)
- v – veľmi hrubé (very coarse)
👉 Napr. pre rozmer 30 mm v triede „m“ môže byť tolerancia ±0,2 mm.
📊 Tabuľka všeobecných rozmerových tolerancií podľa ISO 2768-1
| Rozmer [mm] | f (presná) | m (stredná) | c (hrubá) | v (veľmi hrubá) |
| 0,5 – 3 | ±0,05 | ±0,1 | ±0,2 | ±0,5 |
| > 3 – 6 | ±0,05 | ±0,1 | ±0,3 | ±0,5 |
| > 6 – 30 | ±0,1 | ±0,2 | ±0,5 | ±1,0 |
| > 30 – 120 | ±0,15 | ±0,3 | ±0,8 | ±1,5 |
| > 120 – 400 | ±0,2 | ±0,5 | ±1,2 | ±2,5 |
| > 400 – 1000 | ±0,3 | ±0,8 | ±2,0 | ±4,0 |
| > 1000 – 2000 | ±0,5 | ±1,2 | ±3,0 | ±6,0 |
🔹 ISO 2768-2 – Geometrické tolerancie
- Týka sa tvaru a polohy (rovinnosť, kolmosť, súososť, súbežnosť atď.)
Táto časť normy rieši odchýlky tvaru a polohy, ak nie sú uvedené priamo na výkrese. Triedy presnosti sú:
- H – vysoká presnosť (High)
- K – stredná presnosť (Medium)
- L – nízka presnosť (Low)
| Rozmerová dĺžka [mm] | Rovinnosť / Pravoľahlosť (mm) | Kolmosť / Paralelnosť (mm) | Súososť / Symetria (mm) |
| H / K / L | H / K / L | H / K / L | |
| ≤ 10 | 0,05 / 0,1 / 0,2 | 0,1 / 0,2 / 0,4 | 0,1 / 0,2 / 0,4 |
| > 10 – 30 | 0,1 / 0,2 / 0,4 | 0,2 / 0,4 / 0,6 | 0,2 / 0,4 / 0,6 |
| > 30 – 100 | 0,2 / 0,4 / 0,8 | 0,4 / 0,6 / 1,0 | 0,4 / 0,6 / 1,0 |
| > 100 – 300 | 0,3 / 0,6 / 1,2 | 0,6 / 0,8 / 1,5 | 0,6 / 0,8 / 1,5 |
| > 300 – 1000 | 0,4 / 0,8 / 1,5 | 0,8 / 1,0 / 2,0 | 0,8 / 1,0 / 2,0 |
Tolerancie pre uhol odklonu (napr. odchýlka od 90°) sa taktiež nachádzajú v norme a pohybujú sa približne od ±0,2° po ±1°, podľa dĺžky a triedy presnosti.
Záver :
Výrobcom doporučujeme sa vo výkresoch, alebo v sprievodných textoch odkazovať na túto „univerzálnu“ normu.
Najčastejšie sa v nábytkárskom priemysle používa :
Presnosť ISO 2768-mK
